有源滤波谐波治理方案

发布时间:2019/02/18 15:10:02 浏览次数:173

概述

YC系列有源滤波器是应用与抑制电力谐波、动态无功补偿的三电平高功率密度电力电子产品。该产品技术达到国内领先水平,产品系列包括50A75A100A150A规格,主要作用为谐波补偿,可广泛应用于大型建筑、石油化工、钢铁、轨道交通、通信、医院、太阳能发电等行业0.4KV供电系统的电能质量改善。

某食品公司建设了一套庞大复杂的食品生产流水线,由于受到谐波的困扰,总是遇到跳闸、过热、用电设备老化加快的问题。为此公司负责人咨询了当地电力设计院和电力公司,该公司找到了西安亚川电力科技有限公司。西安亚川电力科技有限公司的技术人员在接收到通知后,马上赶往该公司所在地,运用专业设备进行了一次全面的电能体检,并提供了专业的解决方案。

测试环境

◎ 食品公司电力系统中,含有多个配电室,系统庞大,环境复杂。此次检测的目的是了解现场电压、电流、谐波含量及

  其他电参数情况,分析所得数据并寻求解决方案。

◎ 本次测试测试条件为正常负载,电变参数为10/0.4KV,负载种类为变频器及其他伺服电机,补偿情况为常规无功补偿

  设备。

◎ 本次测试主要以容感性无功功率为主,谐波干扰为辅,包括2~50次谐波范围,以及其他电能质量指标。

◎ 本次测试采用法国CA公司生产的CA8335便携式电能质量测试仪进行测试。

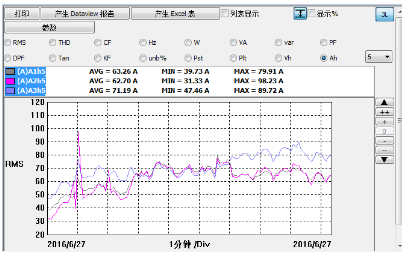

变压器低压侧的5次谐波电流参数值变化趋势图

解决方案

根据现场实际情况配置一套柜式有源滤波器(YC-APF-0.4/150A-4L)可根据现场谐波次数与含量进行针对性的谐波治理。





有源滤波器是一种基于电流检测和电流注入技术的大功率电力电子装置,通过检测负载电流波形,得到需要补偿的谐波电流成分,采用PWM变化技术,通过控制IGBT的出发,鉴于谐波和无功分量大小相等、方向相反的电流注入配电系统中,实现消除谐波的功能。有效滤波可达到95%以上,从而提高电力系统的安全可靠性,达到节能增效的目的。
