浅谈漏电火灾报警系统的设计与安装

发布时间:2019/02/23 10:21:06 浏览次数:290

摘要:本文着重探究了漏电火灾报警系统的设计方法和安装方式,并以漏电火灾报警系统的相关使用及设计标准为基础,探讨了在实际设计漏电火灾报警系统阶段所面临的相应问题,最后则对报警系统安装过程中的注意问题进行介绍,以便给相关人士提供些许借鉴。

关键词:漏电火灾报警;剩余电流;系统;设计;安装

目前,由电气打火引发火灾事故呈逐年上升趋势,而且分析国内近年来所发生的所有火灾事故中,电气打火引发火灾事故的比列占绝大多数。因此,为了杜绝该原因所引发的事故,强制性要求在建筑物等公共场所设置漏电火灾报警系统,国家各级职能部门也已为此出台了或修订了相关的标准和规范。西安亚川电力科技有限公司以相关漏电火灾报警系统的相关标准和设计原则为出发点,不断总结和归纳该系统的设计和安装方法,希望更好的优化漏电火灾报警系统的设计和安装方法,从而加快该系统在公共建筑实施中的推广和应用


1、漏电火灾报警系统的设计

1.1探测控制器的点位设计

由于《高层民用建筑设计防火规范》是建筑设计规范,并非漏电火灾报警系统产品国家标准,不是专门的漏电火灾报警系统设计、施工验收规范,这就影响到漏电火灾报警系统工程的顺利施工和运行,影响其电气火灾监控功能的正常发挥。《剩余电流动作保护装置的安装和运行》成为漏电火灾报警系统设计和安装使用的重要标准。目前,以《剩余电流动作保护装置的安装和运行》GB13955-2005为标准,并参照GB14287-2005《电气火灾监控系统》有关内容执行,是可行的。因《高层民用建筑设计防火规范》2005版要求设置的漏电火灾报警系统就是“剩余电流动作保护装置”中的“剩余电流动作电气火灾监控系统”,它属于《剩余电流动作保护装置的安装和运行》GB13955-2005的管理范围。

1.2漏电报警控制器的布点

国际《剩余电流动作保护装置的安装和运行》GB13955-2005中关于分级保护规定,安装剩余电流火灾监控装置时,应对建筑屋内防火区域做出合理的分布设计,确定适当的保护范围、预定的剩余电流动作值和动作时间,并应满足分级保护的动作特性要求,缩小故障切断电源时引起的停电范围。

1.3设计中必须注意分级保护问题

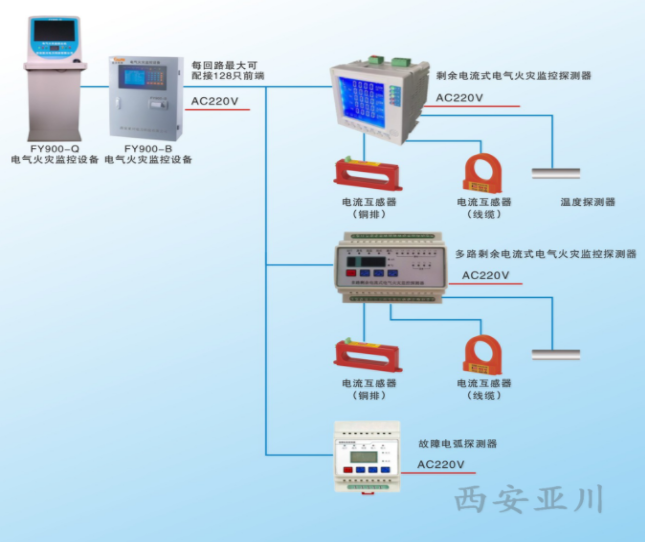

为避免因电气问题而引发火灾事故,GB13955-2005标准中特别强调在采用分级保护时,为杜绝大规模停电事故的发生,必须协调配合末端的剩余电流保护装置与电源分支线路中的剩余电流动作保护装置的动作特性,以便完成动作选择功能的分级保护。将二级探测控制器安装在每个支路配电柜的二级开关中,安装时应注意剩余电流探测器与三相电流探测器的参数要选择合理。应优先建议使用四合一(三个电流探测器与一个剩余电流探测器的组合型)探测器作为电流和剩余电流的探测装置。一般情况下,四合一电流探测器的型号可以参考配电箱塑壳断路器的规格和其进行装配。同时为将低压配电系统的控制功能与漏电火灾报警系统相匹配,应该建议选用脱口直流电压为24V的断路器分离脱扣装置。此外,具备对剩余电流进行探测和报警功能与一体且具备多功能扩展是多功能漏电开关的明显特点,也可同时兼备漏电、缺相、短路、过载、过压、延时送电、欠压、防误合闸和远程集中监控等功能,因此可看出其具有保护项目多,内置电流互感器的接头少、操作方便;但是其缺点也比较明显,例如结构复杂、有较高的故障率以及产品种类少。电气火灾监控设备与电气火灾监控探测器分离配置型的工作原理是:配电箱内的电流精油探测器采样,有内置单片机系统分析处理漏电信号,然后有消防控制系统中的集中控制器接收该信号,最终驱动脱扣装置把电源切断。该系统具有独立的配电系统,脱扣和取样信号的控制只可通过互感器,可取消电源控制开关,而且适用范围广,新老工程均适用等优点。

2、漏电火灾报警系统安装中应该注意的问题

2.1漏电火灾报警系统施工主体单位

漏电火灾报警系统的特点决定了它有一定的独立性,但与配电系统密不可分,归入强电系统施工比较便于协调配合。加入归入消防报警系统施工单位,则容易出现扯皮现象,协调配合困难,加上其对控制柜不熟悉,对互感器安装等比较陌生,施工质量难以保证。对于个别直接使用普通火灾报警系统的二总线漏电火灾报警系统,在与配电柜成套厂家或施工单位充分沟通配合的前提下,可以并入消防警报系统施工单位施工。目前,消防主管部门未对漏电火灾报警系统施工单位是否需要具备消防专业承包资质有明确的界定。

2.2漏电火灾报警系统的施工要求

剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。剩余电流保护装置的形式、额定电压、额定电流、短路分段能力、额定剩余动作电流、分短时间应满足被保护线路和电气设备的要求,在不同的系统接地形式中应该正确接线。漏电火灾报警系统的安装应注意下列问题:

  (1)漏电流报警器标有电源侧和负荷侧时,应按规定安装接线,不能接反。

  (2)安装漏电流断路器时,应在电弧喷出方向有足够的飞弧距离。

  (3)安装时,必须严格区分N线和PE线,三及四线式或四级四线式电的N线应通过漏电火灾系统的电流互感探测器。N线不得作为PE线。PE线不得姐如剩余电流保护装置。

  (4)消防中心设置的集中控制器和现场安装的电气火灾监控探测器都应接入消防用电。

  (5)当漏电火灾报警系统由消防自动报警施工单位施工时,配电系统施工单位和自动报警施工单位和自动报警施工单位双方应充分沟通,协调相关安装方式、尺寸和电气技术参数。

  (6)漏电火灾报警系统的电流互感探测器在配电柜内的安装、特别注意要在切断电源的情况下施工,并注意强弱电分开走线,探测器信号线应使用带屏蔽的多芯控制线单独敷设。一低昂要注意防止接线或搭线,以免烧毁火灾监控探测器或与其项链的其它火灾监控探测器。

结语

综上所诉,漏电火灾报警系统作为近年来建筑领域出现的一种新型电气防火装置,其应用已经逐渐得到普遍推广,它在电气防火领域正发挥着越来越重要的作用。工程各方应该加强沟通,协调和交流,使漏电火灾报警系统的设计与应用能够紧密结合;漏电火灾报警系统的防火功能得到不断的完善,使之应用更广泛。
