建筑能耗管理系统

当前位置 > 首页 > 能效管理 >建筑能耗管理系统

建筑能耗管理系统

发布时间:2018/11/22 15:33:00 浏览次数:1183

系统概述

目前,供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用,全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加,对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求,同时,随着经济的飞速发展,能源紧张、环境恶化已受到全球的密切关注,能源是发展国民经济的重要基础,为了响应国家号召,走可持续发展的道路,节能降耗是首要任务。温家宝总理在签署中华人民共和国国务院令第531号《公共机构节能条例》中指出公共机构应当实行能源消费计量制度,区分用能种类、用能系统实行能源消费用户、分类、分项计量,并对能源消耗状况实行监测,及时发现、纠正用能浪费现象。住房和城乡建设部建「2008114号文件对能耗数据的采集、传输、计量装置的安装等都作出了统一的规定。

本公司的YC-9002型公共建筑能耗监控系统就是根据国家相关规定将企事业单位内部的水、电、气()、油等能耗进行分部门分类,分项计量,并通过通讯网络或其它通讯方式,实现能耗数据采集,分析,处理,上传工作。

系统所采集的数据可为节能改造方案在管理角度提供更直接的参考价值,使能耗监管工作变得更加快速。同时,系统可有效控制楼宇内能源的浪费,达到优化能源供应、提高能源管理水平、节约能源成本的目的。

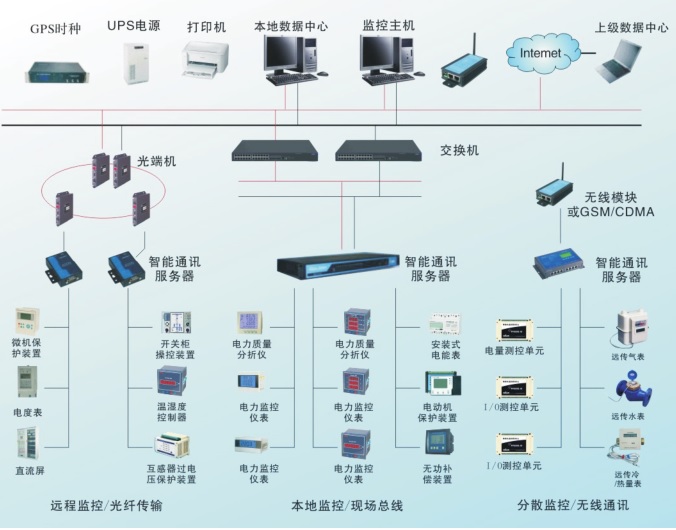

系统结构


系统通过对现场的用水、用电、用气等设备加装计量装置,对能耗量进行实时测量,包括有电力仪表、燃气表、水表、冷热表等等,经数据采集装置将数据上传给数据中转站,数据中转站再将实时数据进行统一的处理,最后通过互联网将其上传到数据中心,包括省/市级数制中心、也可上传到国家级数据中心,对数据进行存储、展示,并将超出国家标准用量的能耗数据所对应的能耗种类采取相应措施实行节能降耗处理。

现场的各类仪表测得的能耗数据通过现场总线(屏蔽双绞线)汇集到数据采集装置,数据采集装置传给数据中转站,数据采集装置处在网络通讯层中,主要包括有通讯管理机、串口通讯服务器、光电转换器、GPRS调制解调器等。

数据中转站负责将现场传来的数据进行储存、计算、显示以及将能耗数据上传到上一级等,一般包括的设备有工业应用计算机,打印设备,UPS电源,人机交互界面(HMI)。

能耗监测系统软件安装在计算机中,可对现场的能耗数据变化情况进行实时的监控。数据采集装置可通过以太网或是GPRS等组网方式将各项能耗数据上传到中转站数据中转站。数据中转站将建筑物能耗检测系统的自动计量装置所采集的能耗数据经过适当的处理,可将其通过RS485接口,并采用TCP/IP通信协议自动并实时上传给数据中心,以保证数据得到有效的管理和支持高效率的查询服务,实现数据组织、存储及交换的一致性。

数据中心也就是数据库,并存储其管理区域内监测建筑的能耗数据,并对其进行处理、分析、展示和发布。数据中心应具备设置数据更新的时间间隔,访问历史数据,报警,打印报表,实时与历史曲线,图表的绘制,井预留相应扩展功能,例如,同类公共建筑能耗比较功能,分项比较功能,基本信息查询功能,表计能耗数据计算,建筑能耗数据汇总、采集数据展示、用户权限管理等。

主要功能

系统提供标准的手工信息录入界面,可对各栋监控建筑的基本信息进行整理和录入,并支持手工录入历史能耗数据的功能。

建筑能耗分析管理系统的数据库建立也完全依据114号文,根据建筑的使用功能和用能特点,将国家机关办公建筑和大型公共建筑可适用于如下领域:

 ◆ 办公建筑           ◆ 商场建筑            ◆ 宾馆饭店建筑           ◆ 文化教育建筑

 ◆ 体育建筑           ◆ 综合建筑            ◆ 医疗卫生建筑           ◆ 其他建筑
